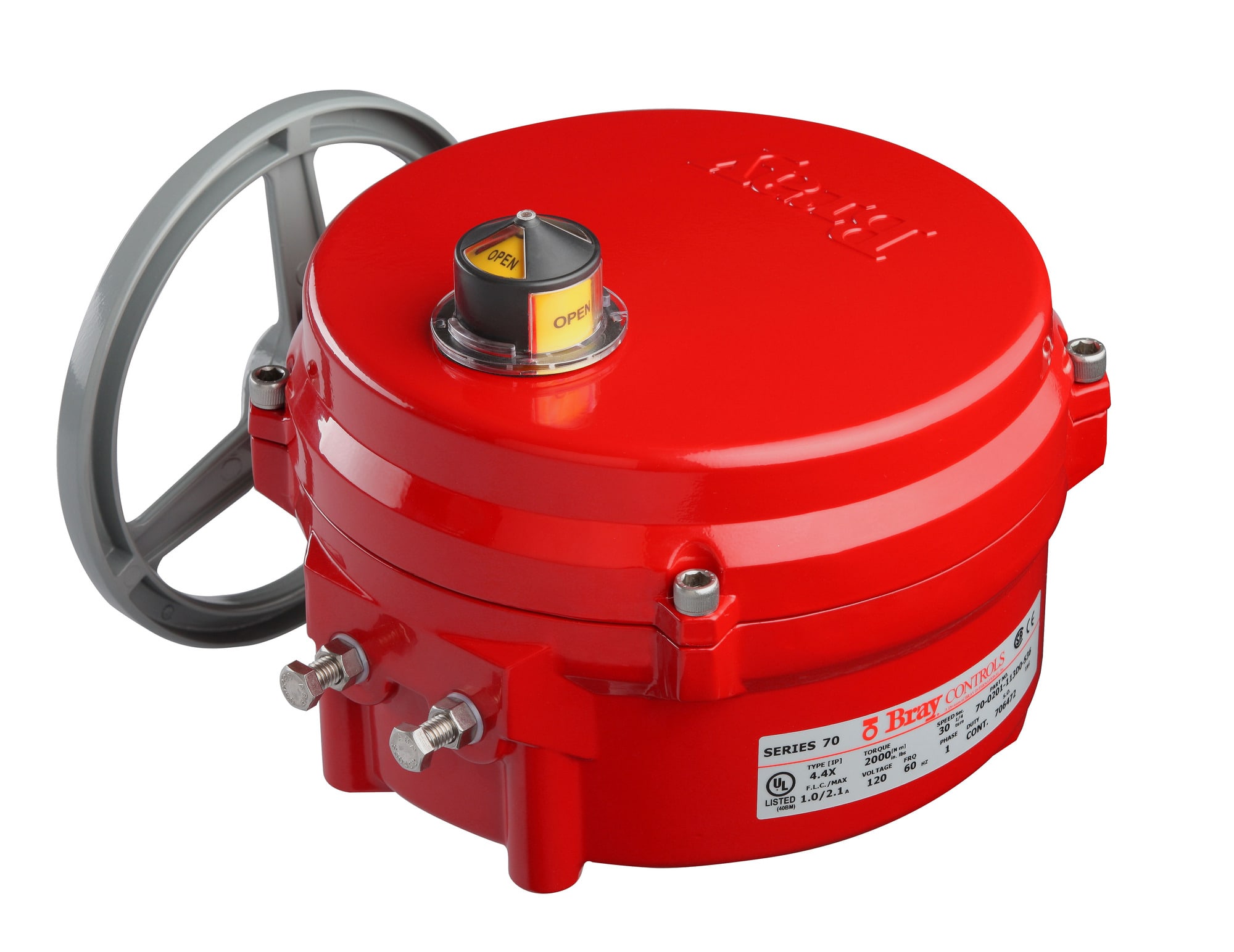

Электропривод для запорной арматуры BRAY серии 70

Электроприводы Bray серии 70 имеют компактные размеры, надежны в работе, легко настраиваются и интегрируются в систему автоматизации.
Основу привода составляет высокомоментный мотор переменного или постоянного тока. В базовой комплектации двигатели снабжены защитой от перегрузки.

Базовая модель электрического привода BRAY любого типоразмера включает в себя:
- защиту двигателя;
- выключатели конечных положений;
- ручной дублер;
- наружный индикатор положения;
- защиту от образования конденсата;
- механические ограничители хода;
- защиту корпуса IP67.

Для задач, где необходимо осуществлять регулирование, в базовый привод устанавливается плата Servo NXT с различными вариантами входного сигнала: 4...20 мА, 0...10 V, потенциометр. Характеристика регулирования - линейная. Сигнал обратной связи: 4...20 мА или сигнал с
потенциометра.

Опции:

• Блок локального управления — оснащен переключателем локального дистанционного управления, переключателем открыто/закрыто и двумя
  индикаторами положения.
• Модуль положения безопасности — автономный источник питания, заряда которого достаточно для выполнения аварийного закрытия или открытия арматуры при пропадании напряжения.
• Дополнительные выключатели — устанавливаются на тот же шток, что и основные, это обеспечивает синхронность индикации положения.
• Моментные выключатели — устанавливаются для защиты арматуры от превышения допустимого момента.
• Защищенное исполнение — дополнительная защита привода от воздействия окружающей среды, достигается нанесением защитного покрытия корпуса SeaCorr.

Технические характеристики

Модельный ряд	10 типоразмеров S70-003, S70-006, S70-008 S70-012, S70-020, S70-030 S70-050, S70-065, S70-0130 S70-180 / Servo NXT
Крутящий момент	34 Нм - 2034 Нм
Напряжение	24/230 VAC 24 VDC
Режим работы двигателя	S2 - 15 (ON/OFF) S4 - 25 (Регулирование)
Время хода	12 -132 сек
Частота пусков	500 пусков/час
Концевые выключатели	электромеханические 2*SPDT; 4*SPDT (опция)
Моментные выключатели	электромеханические 2*SPDT; 4*SPDT (опция)
Корпус	Алюминиевый сплав
Температура окружающей среды	стандартное исполнение: -29...+75oС низкотемпературное исполнение: от -40оС
Степень защиты	IP65 / IP67 Class I, DIV 1 & 2, Group C, D Class II, DIV 1 & 2, Group E, F, G

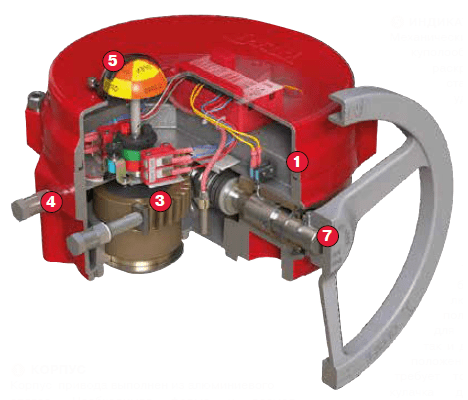

Особенности конструкции электроприводов серии 70

❶ Корпус привода выполнен из алюминиевого сплава. Необходимая форма и размер придаются методом литья под давлением (экструзия). Для защиты от воздействия агрессивной окружающей атмосферы корпус привода покрывается антикоррозионным защитным покрытием POLYESTER, которое обладает отличными антикоррозийными свойствами и устойчивостью к воздействию окружающей среды. Для удобства настройки обслуживания и ремонта корпус выполнен разборным, что обеспечивает простой доступ ко всем необходимым компонентам. Присоединительные размеры привода для монтажа на арматуру соответствуют стандарту ISO5211:2001.

❷ Однофазный электродвигатель с пусковым реверсивным конденсатором с классом изоляции Class F. Все двигатели снабжены термозащитой от перегрузки в виде встроенного в обмотки терморезистора с уставкой 135^оC.

❸ Функция самоблокировки червячной передачи и редуктора, которая удерживает арматуру в нужном положении без использования электромеханической тормозной системы.

❹ Встроенные ограничители хода привода позволяют изменять угол поворота штока и, соответственно, положение запорного органа арматуры. Заводская настройка привода - 90^о. Регулировка осуществляется вкручиванием (выкручиванием) регулировочных винтов до достижения требуемого положения. После этого винты фиксируются гайками. Ограничители хода снабжены защитой от регулирования вне рабочего диапазона 0-90^о.

❺ Механический индикатор положения имеет выпуклую куполообразную форму и яркую цветовую схему раскраски. В случае необходимости вместо стандартного может быть установлен индикатор удлиненной конструкции.

❻ Все электроприводы серии 70 снабжены механическими выключателями конечных положений. Стандартно Bray устанавливает два механических переключателя SPDT. Используются только выключатели высокого качества, механически и электрически независимые друг от друга. Такая комбинация выключателей используется как для открытого, так и для закрытого положения клапана и требует только одного
кулачка для каждого направления. Выключатели и индикатор положения расположены на одном валу, что обеспечивает синхронизацию между состоянием двигателя и индикацией положения. Переключатели легко доступны, имееют маркировку открытия или закрытия, а кулачки имеют цветовую маркировку, что исключает возможность ошибочного подключения.

Запатентованная BRAY конструкция кулачковых переключателей включает в себя зеленые (ОТКРЫТО) и красные (ЗАКРЫТО) кулачки, которые регулируются пальцем или отверткой без дополнительных инструментов. Стандартная конструкция позволяет производить настройку положения срабатывания в диапазоне 0-90° между открытыми и закрытыми положениями.

❼ Ручной дублер обеспечивает надежное и быстрое переключение управления без использования дополнительных инструментов или рычагов. Переключение происходит с помощью маховика. В режиме ручного управления электродвигатель отключатся и управление осуществляется вручную посредством маховика. После возврата к автоматическому управлению маховик полностью расцепляется с валом и движение осуществляется электродвигателем, при этом маховик не вращается.
