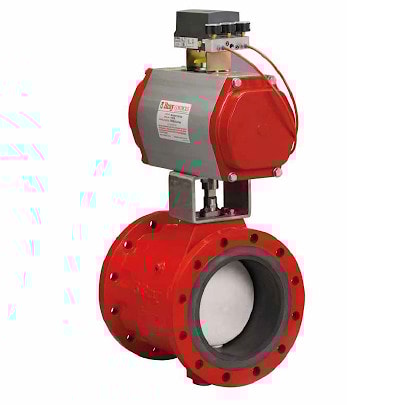

Затворы дисковые поворотные BRAY серии 39/39L

для сверхсложных и абразивных сред

Затворы этой серии предназначены для регулирования пульп с высоким содержанием абразивных частиц, высокоэрозионных и коррозионных сред.

Регулирующие затворы Bray Серии 39 спроектированы и разработаны с использованием передовых инженерных инструментов, опыта применения и отзывов клиентов, что приводит к повышению надежности, эффективности и простоты обслуживания продукта.

Данные затворы нашли широкое применение в таких отраслях промышленности как:
- добыча минерального сырья;
- производство цемента;
- получение и переработка глинозема;
- добыча и обогащение железной руды;
- добыча и производство никеля, меди;
- золотоизвлекающие фабрики.

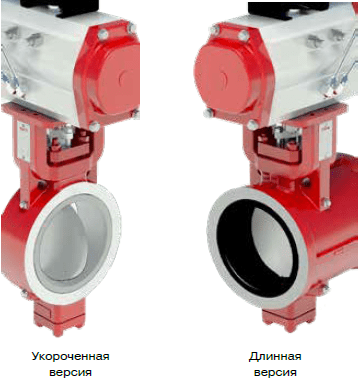

Данные затворы выпускаются в длинной и укороченной версии. Размеры присоединительного фланца согласно ISO 5211:2001.

Привод затвора: редуктор, пневмопривод, электропривод.

Дополнительное оборудование (опции):
- сигнализатор конечных положений;
- позиционер;
- пневмораспределитель;
- фильтр-регулятор;
- ручной дублер.

Технические характеристики

Серия 39 DN50-DN600 - корпус межфланцевый.
Серия 39L DN50-DN150 - корпус межфланцевый.
Серия 39L DN200-DN600 - корпус фланцевый.

Условный проход DN	50…600
Условное давление PN	10 / 16, Class 150
Максимальное давление	DN50...600 - 16 Bar
Температура рабочей среды	-29 ... +230 °C (в зависимости от материалов затвора)
Климатическое исполнение	У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69
Направление подачи рабочей среды	любое
Макс. скорость потока среды	жидкости: 9 м/с газы: 54 м/с
Класс герметичности	А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015
Строительная длина	согласно DIN EN 558 Ряд 20
Присоединение	межфланцевое, фланцевое
Ответные фланцы	согласно DIN EN 1092; ISO 7005-1; ISO 7005-2, ГОСТ 33259-2015
Установочное положение	любое

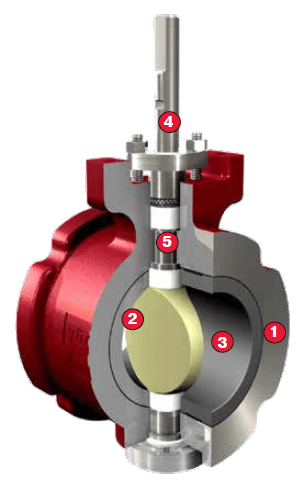

Особенности конструкции серии 39/39L

❶ Высокопрочный монолитный корпус с покрытием Nylon11, которое надежно защищает от воздействия агрессивной окружающей атмосферы и от внешних механических воздействий. Применение литейных форм высокого качества позволяет отливать корпуса с точными размерами, высокой плотностью материала, без раковин, рыхлостей и других дефектов.

❷ Керамический (PSZ Ceramic) или твёрдосплавный (Chrome Iron) диск имеет оптимальную гидродинамическую форму и смещен относительно штока. Такая конструкция позволяет избежать повышенного износа на кромках диска при малых углах открытия и, также достичь высокого значения коэффициента расхода Kv и снизить завихрения потока рабочей среды. Благодаря твердости применяемых материалов (до 2460 HV по Виккерсу) достигаются высокие показатели срока службы даже в самых тяжелых условиях.

❸ Керамический (PSZ Ceramic) или твердосплавный (Chrome Iron) вкладыш специальной формы устанавливается в корпус затвора и фиксируется с помощью термостойкой и химически стойкой смолы, обеспечивая тем самым полную изоляцию корпуса от воздействия рабочей среды. Благодаря тому, что для изготовления вкладыша используются те же материалы, что и для покрытия диска, достигается максимально возможный срок службы проточной части затвора.

❹ Шток затвора выполнен из высокопрочной коррозионно стойкой стали. Внутренне сочленение штока с диском имеет шестигранную форму. Такая конструкция обеспечивает безлюфтовое соединение, стойкость к гидроударам и высокую ремонтопригодность (достаточно просто вытянуть шток из диска).

❺ Уникальная система уплотнения штока с двумя комплектами уплотнений в корпусе и вкладыше. Такая конструкция предотвращает попадание рабочей среды в критические области, такие как зоны подшипников. Шток и подшипники обработаны специальным покрытием NEDOX, которое обеспечивает дополнительную герметичность и защиту от износа. Также предусмотрена возможность смазки подшипниковой зоны в процессе эксплуатации.

❻ Шток снабжен надежной системой фиксации штока, она представляет собой крышу, надежно прикрученную к корпусу, в которой располагается регулируемый сальниковый узел. Для регулировки уплотнения в процессе эксплуатации достаточно поджать нажимную
крышку, провернув гайки на 1/4 оборота. Обе гайки должны проворачиваться равномерно, без чрезмерного усилия.

❼ Согласно модульной концепции, все типы приводов монтируются непосредственно на фланец затвора без каких-либо адаптеров. Присоединительные размеры соответствуют стандарту ISO 5211:2001.
