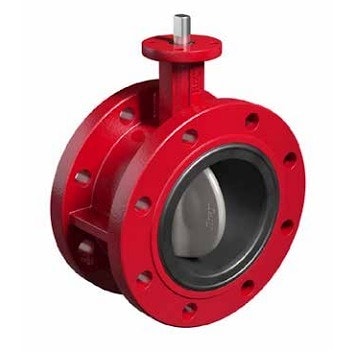

Затворы дисковые поворотные BRAY серии 3A/3AH

для общепромышленного применения

Экономичное решение для общепромышленного применения в системах водо- и теплоснабжения, вентиляции и кондиционирования, пожаротушения. Конструкция затвора допускает использование как для перекрытия потока, так и для регулирования его расхода (запорно-регулирующая арматура).

Конструкция затвора допускает использование как для перекрытия потока, так и для регулирования его расхода (запорно-регулирующая арматура).

В зависимости от применяемых материалов возможна эксплуатация затворов на жидких, вязких, сухих и газообразных средах, абразивных и агрессивных средах, в
широком диапазоне режимов температура-давление, для вакуума.

Фланцевое исполнение позволяет легко установить затвор вместо отработавших свой ресурс задвижек и клапанов.

Размеры присоединительного фланца согласно ISO 5211:2001

Привод затвора: рукоятка, редуктор, пневмопривод, электропривод.

Дополнительное оборудование (опции):
- сигнализатор конечных положений;
- позиционер;
- пневмораспределитель;
- фильтр-регулятор;
- ручной дублер;
- удлинитель штока.

Технические характеристики

Условный проход	DN 50…500
Условное давление PN	10 / 16 / Class 150
Максимальное давление	серия 3A DN50...300 - 12 Bar, серия 3A DN350...500 - 10 Bar, серия 3AH-17,2 Bar
Температура рабочей среды	-40 ... +204 °C (в зависимости от материалов затвора)
Климатическое исполнение	У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69
Направление подачи рабочей среды	любое
Макс. скорость потока среды	жидкости: 9 м/с газы: 54 м/с
Класс герметичности	А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015
Строительная длина	согласно DIN EN 558 Ряд 20
Присоединение	фланцевое
Ответные фланцы	согласно DIN EN 1092; ISO 7005-1; ISO 7005-2 ГОСТ 33259-2015
Установочное положение	любое, кроме положения штоком вниз

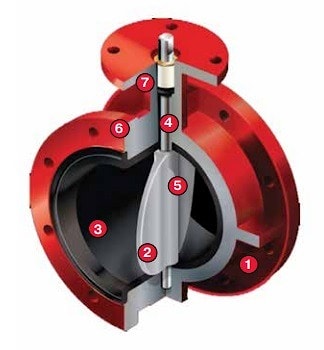

Особенности конструкции серии 3A/3AH

❶ Высокопрочный монолитный корпус с покрытием Polyester, которое надежно защищает от воздействия агрессивной окружающей атмосферы и от внешних механических воздействий. Применение литейных форм высокого качества позволяет отливать корпуса с точными размерами, высокой плотностью материала, без раковин, рыхлостей и других дефектов.

❷ Литой диск с последующей обработкой и полировкой сферической поверхности на высокоточных станках гарантирует абсолютную герметичность затвора, минимальный момент на штоке и длительный срок службы эластичного седла.
Диск имеет оптимальную гидродинамическую форму, что позволяет достичь высокого значения коэффициента расхода Kv и снизить завихрения потока рабочей среды.

❸ Эластичное седло специальной формы устанавливается в корпус затвора по принципу "шип-паз", обеспечивая тем самым полную изоляцию корпуса от воздействия рабочей среды. Кольцевой буртик на внешней кромке эластичного седла служит уплотнением фланцевого соединения, что позволяет обходиться
без применения фланцевых уплотнительных прокладок.

❹ Шток затвора выполнен из высокопрочной коррозионностойкой стали. Прецизионное сочленение штока с диском типа "Double D" является Know-How компании BRAY. Такая конструкция обеспечивает безлюфтовое соединение, стойкость к гидроударам и высокую ремонтопригодность (достаточно просто вытянуть шток из диска).

❺ Предусмотрено два уровня герметизации - защиты от проникновения среды в полость штока и на корпус. Первый уровень достигается за счет натяга между площадкой эластичного седла и ступицей диска. Второй уровень достигается благодаря тому, что
диаметр штока превышает диаметр отверстия под шток, выполненного в эластичном седле.

❻ Центрирующие проушины (серия 30) и резьбовые проушины (серия 31) облегчают монтаж и обеспечивают надежное центрирование затвора в трубопроводе. Исполнение с резьбовыми проушинами предназначено для монтажа затворов на концах трубопровода.

❼ Высота горловины затвора позволяет выполнить теплоизоляцию трубопровода в соответствии с требованиями Правил безопасности и СНиП при эксплуатации трубопроводов.

❽ Эластичная манжета специальной формы саморегулируется при установке, обеспечивая надежное уплотнение штока в обоих направлениях.

❾ Втулка выполняет функцию осевого подшипника скольжения и выполнена из полиацеталя, материала, сочетающего
высокий модуль упругости при растяжении и изгибе с достаточно большой ударной вязкостью, хорошими антифрикционными характеристиками, высокой стойкостью по отношению к агрессивным средам.

❿ Конструкция узла фиксации штока исключает самопроизвольное выпадение штока во время эксплуатации затвора. Шток фиксируется в корпусе затвора с помощью уникального стопорного кольца Spirolox из коррозионностойкой пружинной стали и четырех полуколец.

⓫ Фланец привода. Согласно модульной концепции, все типы приводов монтируются непосредственно на фланец затвора без каких-либо адаптеров. Присоединительные размеры соответствуют стандарту ISO 5211:2001.
