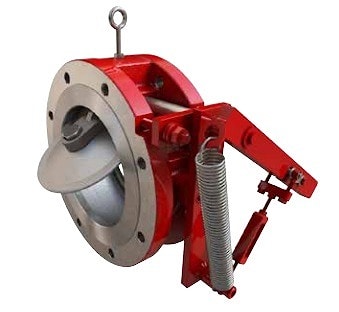

Затворы дисковые поворотные BRAY серии 210/211

Затворы обратные предназначены для автоматического перекрытия обратного потока среды в трубопроводе. Запирающий элемент затвора выполнен в виде поворотного
диска, который открывается прямым, а закрывается обратным потоком рабочей среды.

Конструкция обратных затворов обеспечивает возможность использования различных типов уплотнений, обеспечивая при этом абсолютную герметичность, высокую пропускную способность и малые потери давления.

Одними из основных преимуществ являются малая строительная длина, малый вес, простота монтажа и надежность в работе.

Широкий выбор доступных материалов позволяет оптимально подобрать обратный затвор для различных рабочих сред и условий эксплуатации.

Область применения затворов обратных Bray : жидкие среды (вода, коррозионные среды, нефтепродукты), газообразные среды (пар, газы) группы 1 и 2 согласно Директивы 97/23/EC (PED)

Дополнительное оборудование (опции):
- пружина
- внешний рычаг с пружиной
- внешний рычаг с противовесом
- пневмо- и гидро демпферы

Технические характеристики

Серия S210 Корпус межфланцевый PN16/25/40
Серия S211 Корпус фланцевый PN16/25/40/

Условный проход	25…1500
Условное давление PN	10/16/25/40 Class 150/300
Температура рабочей среды	-40 ... +260 °C (в зависимости от материалов)
Климатическое исполнение	У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69
Направление подачи рабочей среды	любое
Макс. скорость потока среды	жидкости: 9 м/с газы: 54 м/с
Класс герметичности	А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015
Строительная длина	согласно DIN EN 558 Ряд 20
Присоединение	бесфланцевое стяжное, между фланцами трубопровода
Ответные фланцы	согласно ISO 5208:2008, IEC 60534-4, ANSI/FCI 70-2 2006 ГОСТ Р 54808–2011
Присоединение	межфланцевое / фланцевое
Ответные фланцы	согласно DIN EN 1092; ISO 7005-1; ISO 7005-2 ГОСТ 33259-2015
Установочное положение	горизониально/ вертикально по направлению потока

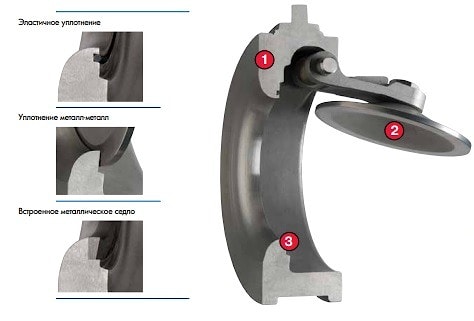

Особенности конструкции серии 210/211

❶ Корпус обратного затвора цельнолитой, изготавливаемый методом литья по современной технологии вакуумно-пленочной формовки с последующей термической обработкой.

❷ Диск имеет специальную форму которая обеспечивает максимальную пропускную. способность и минимальные потери давления.

❸ Седло. Кроме исполнения с эластичными седлами, возможен вариант с металлическими седлами. Применение металлических седел дает возможность использовать обратный затвор на тяжелых средах.

Все обратные затворы обладают функцией Fire-Safe, обеспечивая надежное уплотнение металл-металл.
