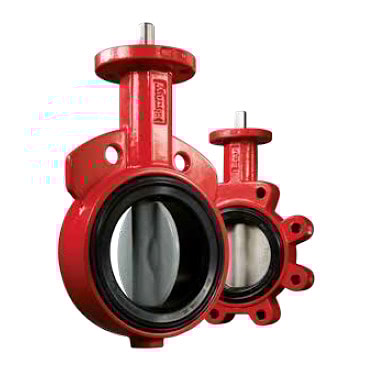

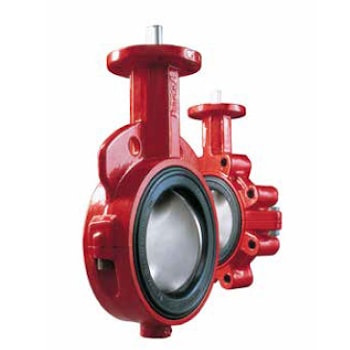

Затворы дисковые поворотные BRAY серии 30/31
Экономичное решение для общепромышленного применения в системах водо- и теплоснабжения, вентиляции и кондиционирования, пожаротушения. Конструкция затвора допускает использование как для перекрытия потока, так и для регулирования его расхода (запорно-регулирующая арматура).

Цельный корпус рассчитан на давление до 19 Бар. Сквозной вал жесткой конструкции обеспечивает надежную работу при высоких нагрузках. Механически обработанный диск обеспечивает легкость перемещения и постоянство момента на приводе. Сменное уплотнение дает возможность продления срока службы затвора.

В зависимости от применяемых материалов возможна эксплуатация затворов на жидких, вязких, сухих и газообразных средах, абразивных и агрессивных средах, в широком диапазоне режимов температура-давление, для вакуума.
Размеры присоединительного фланца согласно ISO 5211:2001

Выпускаются в двух модификациях:

Привод затвора: рукоятка, редуктор, пневмопривод, электропривод.

Дополнительное оборудование (опции):
- сигнализатор конечных положений;
- позиционер;
- пневмораспределитель;
- фильтр-регулятор;
- ручной дублер;
- удлинитель штока.

Технические характеристики

Серия 30 - корпус с центрирующими проушинами.
Серия 31 - корпус с резьбовыми проушинами.
Условный проходDN 50…500
Условное давление PNсерия 30 6 / 10 / 16, Class 150
серия 31 10 / 16, Class 150
Максимальное давление16 bar для DN 50…DN300
10 bar для DN 350…DN500
Температура рабочей среды-40 ... +204 °C (в зависимости от материалов затвора)
Климатическое исполнениеУ, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69
Направление подачи рабочей средылюбое
Макс. скорость потока средыжидкости: 9 м/с
газы: 54 м/с
Класс герметичностиА (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015
Строительная длинасогласно DIN EN 558 Ряд 20
Присоединениебесфланцевое стяжное, между
фланцами трубопровода
Ответные фланцысогласно DIN EN 1092; ISO 7005-1; ISO 7005-2, ГОСТ 33259-2015
Установочное положениелюбое, кроме положения штоком вниз

Особенности конструкции серии 30/31

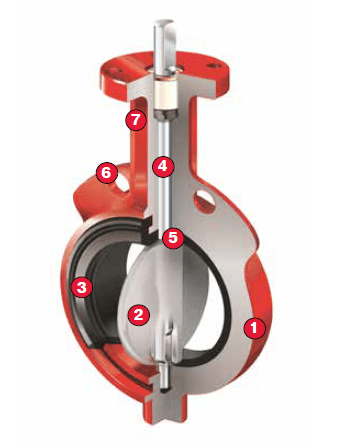

❶ Высокопрочный монолитный корпус с покрытием Polyester, которое надежно защищает от воздействия агрессивной окружающей атмосферы и от внешних механических воздействий. Применение литейных форм высокого качества позволяет отливать корпуса с точными размерами, высокой плотностью материала, без раковин, рыхлостей и других дефектов.

Литой диск с последующей обработкой и полировкой сферической поверхности на высокоточных станках гарантирует абсолютную герметичность затвора, минимальный момент на штоке и длительный срок службы эластичного седла.
Диск имеет оптимальную гидродинамическую форму, что позволяет достичь высокого значения коэффициента расхода Kv и снизить завихрения потока рабочей среды.
Эластичное седло специальной формы устанавливается в корпус затвора по принципу "шип-паз", обеспечивая тем самым полную изоляцию корпуса от воздействия рабочей среды. Кольцевой буртик на внешней кромке эластичного седла служит уплотнением фланцевого соединения, что позволяет обходиться
без применения фланцевых уплотнительных прокладок.

Шток затвора выполнен из высокопрочной коррозионностойкой стали. Прецизионное сочленение штока с диском типа "Double D" является Know-How
компании BRAY. Такая конструкция обеспечивает безлюфтовое соединение, стойкость к гидроударам и высокую ремонтопригодность (достаточно просто вытянуть шток из диска).

❺ Предусмотрено два уровня герметизации - защиты от проникновения среды в полость штока и на корпус. Первый уровень достигается за счет натяга между площадкой эластичного седла и ступицей диска. Второй уровень достигается благодаря тому, что
диаметр штока превышает диаметр отверстия под шток, выполненного в эластичном седле.

Центрирующие проушины (серия 30) и резьбовые проушины (серия 31) облегчают монтаж и обеспечивают надежное центрирование затвора в трубопроводе. Исполнение с резьбовыми проушинами предназначено для монтажа затворов на концах трубопровода.

Высота горловины затвора позволяет выполнить теплоизоляцию трубопровода в соответствии с требованиями Правил безопасности и СНиП при эксплуатации трубопроводов.

Эластичная манжета специальной формы саморегулируется при установке, обеспечивая надежное уплотнение штока в обоих направлениях.

Втулка выполняет функцию осевого подшипника скольжения и выполнена из полиацеталя, материала, сочетающего
высокий модуль упругости при растяжении и изгибе с достаточно большой ударной вязкостью, хорошими антифрикционными характеристиками, высокой стойкостью по отношению к агрессивным средам.

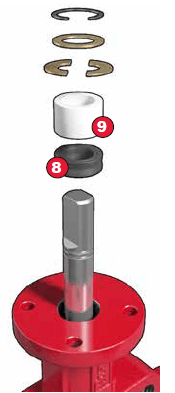

❿ Конструкция узла фиксации штока исключает самопроизвольное выпадение штока во время эксплуатации затвора. Шток фиксируется в корпусе затвора с помощью уникального стопорного кольца Spirolox из коррозионностойкой пружинной стали и четырех полуколец.

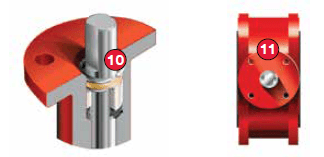

⓫ Фланец привода. Согласно модульной концепции, все типы приводов монтируются непосредственно на фланец затвора без каких-либо адаптеров. Присоединительные размеры соответствуют стандарту ISO 5211:2001.




Если вы хотите купить затворы дисковые поворотные BRAY серии 30/31 , вы можете:

Ещё из раздела дисковые затворы

    Геометрия затвора заключается в двойном эксцентриситете диска относительно центральной оси плюс третий - эксцентричная форма прижимной кромки. Благодаря такой конструкции диск в процессе движения не контактирует с седлом, а контакт происходит только ...

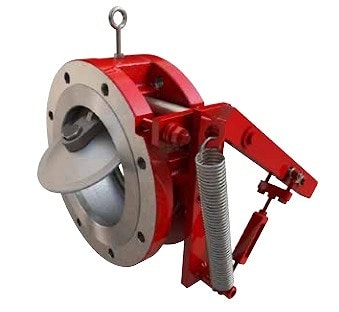

      Затворы обратные предназначены для автоматического перекрытия обратного потока среды в трубопроводе. Запирающий элемент затвора выполнен в виде поворотного диска, который открывается прямым, а закрывается обратным потоком рабочей среды. Конструкция ...
