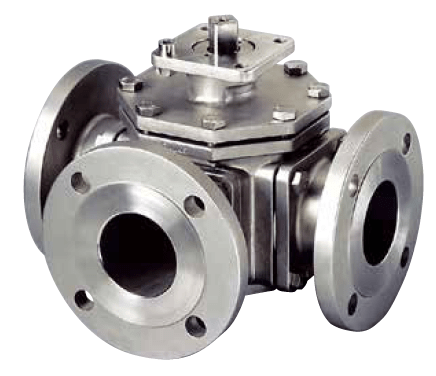

Шаровые краны трех- и четырехходовые BRAY MultiPort


Шаровые краны трех- и четырехходовые BRAY MultiPort  Шаровые краны Flow-Tek серии Multiport обеспечивают трехстороннее и четырехстороннее управление потоком. Благодаря большому разнообразию способов присоединения могут применяются в различных отраслях промышленности:

- нефтепереработка и нефтехимия;
- химическая промышленность;
- пищевая промышленность;
- целлюлозно-бумажная промышленность;
- добыча и переработка минерального сырья.

Конструкция шаровых кранов Bray создана на основе современных передовых технологий и является результатом научного труда, работы конструкторов и инженеров компании. Многие детали полностью взаимозаменяемы между моделями.

Конструкция шаровых кранов серии Multiport обеспечивает управление потоками в сочетании с надёжным перекрытием. Шаровые краны серии Multiport обеспечивают абсолютную герметичность, низкое гидродинамическое сопротивление, малый крутящий момент, долгий срок службы и высокую ремонтопригодность.

Используются комплектующие и материалы только премиум-класса. Благодаря широкому выбору материалов можно оптимально подобрать кран для различных рабочих сред и условий эксплуатации. Размеры присоединительного фланца согласно ISO 5211:2001

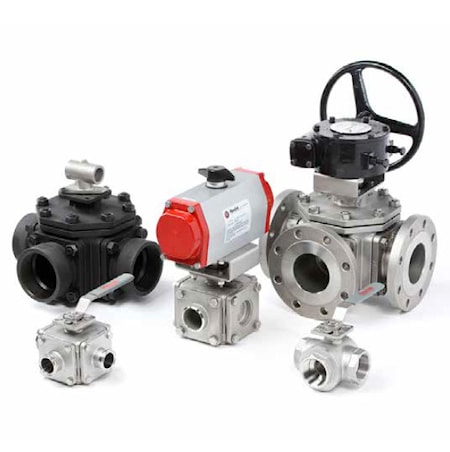

Привод затвора: рукоятка, редуктор, пневмопривод, электропривод.

Дополнительное оборудование (опции):
- сигнализатор конечных положений;
- позиционер;
- пневмораспределитель;
- фильтр-регулятор;
- ручной дублер;
- удлинитель штока.

Технические характеристики

Серия MPT130/230/240 — резьбовое присоединение.
Серия MPC130/230/240 — присоединение QUICK CLAMP.
Серия MPS230/240 — приварное внахлест.
Серия MPB230/240 — приварное встык.
Серия MPF150/300 — фланцевое присоединение.
Условный проход DN6…300
Условное давление PN16/25/40/CL150/CL300
Максимальное давлениеMPT130/MPC130:
- DN6-DN32 — 69 bar;
- DN40-DN50 — 55 bar.

MPT230/MPC230/MPS230/MPB230;
MPT240/MPC240/MPS240/MPB240:
- DN6-DN25 — 69 bar;
- DN32-DN100 — 55 bar.

MPF150: DN15-DN300 — 20 bar.
MPF300: DN15-DN150 — 50bar.
Температура рабочей среды-40 ... +260 °C (в зависимости от материалов)
Климатическое исполнениеУ, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69
Направление подачи рабочей средылюбое
Максимальная скорость потока средыжидкости: 9 м/с
газы: 54 м/с
Класс герметичностиА (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015
Присоединение
  • резьбовое BSPT ISO R/7
  • резьбовое BSPP ISO R/7
  • резьбовое NPT ANSI B1.20.1
  • фланцевое PN16 DIN EN 1092-1
  • фланцевое Class 150 ASME B16.34
  • приварное встык (butt weld) ASME B16.25
  • приварное внахлест (socket weld) ASME B16.11
Установочное положениелюбое




Если вы хотите купить шаровые краны трех- и четырехходовые BRAY MultiPort , вы можете:
