Шаровые краны трехсоставные BRAY серии TRIAD/TRIAD HP


Шаровые краны трехсоставные BRAY серии TRIAD/TRIAD HP  Эти 3-составные шаровые краны отлично подходят для применения в процессах c высокой температурой или высоким давлением в таких отраслях промышленности:

- нефтепереработка и нефтехимия;
- энергетика;
- химическая промышленность;
- добыча и переработка минерального сырья;

Конструкция TRIAD предусматривает двойное уплотнение корпуса, что обеспечивает герметичность ШК. Для решения задач регулирования предлагается версия шарового крана с шаром, имеющим V-образный вырез.

В шаровые краны Triad HP устанавливаются седла PEEK. Материал PEEK компании Flow-Tek представляет собой смесь полиэфирэфиркетона, высокотехнологичного термопласта с углеродным и графитовым наполнением. PEEK обеспечивает отличную стойкость к истиранию и коррозии при постоянном воздействии высокого давления и высокой температуры.

Все шаровые краны TRIAD обладают функцией Fire Safe согласно (API 607-4, BS 6755 часть 2), а также имеют антистатическое и взрывобезопасное исполнение согласно ATEX 94/9/EC. В стандартном исполнении краны серии TRIAD могут быть
использованы для перекрытия потока насыщенного и перегретого пара.
Размеры присоединительного фланца согласно ISO 5211:2001.

Технические характеристики

Серия MPT130/230/240 — резьбовое присоединение.
Серия MPC130/230/240 — присоединение QUICK CLAMP.
Серия MPS230/240 — приварное внахлест.
Серия MPB230/240 — приварное встык.
Серия MPF150/300 — фланцевое присоединение.
TRIADTRAD HP
Условный проход DN8…1008…50

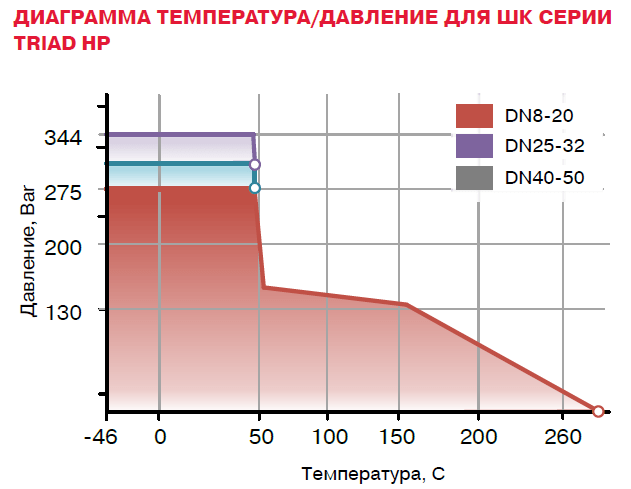

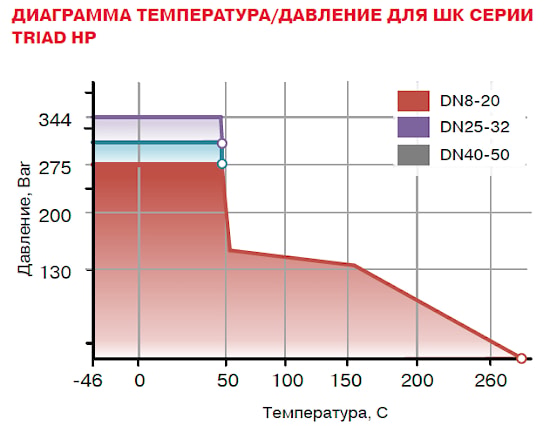

Рабочее давлениедо 151 Barдо 344 Bar
Температура рабочей среды-46 ... +287 °C
(в зависимости от материалов)
-46 ... +287 °C
(в зависимости от материалов)
Климатическое исполнениеУ, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69
Направление подачи рабочей средылюбоелюбое
Класс герметичностиА (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ 9544-2015
Присоединение
  • резьбовое BSPT ISO R/7
  • резьбовое BSPP ISO R/7
  • резьбовое NPT ANSI B1.20.1
  • фланцевое PN16 DIN EN 1092-1
  • фланцевое Class 150/300/600 ASME B16.34
  • приварное встык (butt weld) ASME B16.25
  • приварное внахлест (socket weld) ASME B16.11
  • приварное встык с патрубком (extended butt weld)
  • приварное внахлест c патрубком (extended socket weld
  • резьбовое BSPT ISO R/7
  • резьбовое BSPP ISO R/7
  • резьбовое NPT ANSI B1.20.1 (socket weld) ASME B16.11
  • приварное внахлест c патрубком (extended socket weld)
Установочное положениелюбоелюбое
